Olympus MSPlan 10x/0.30 ∞/-
- Serie: LBM objectives
- Family: M S Plan Achromats
- CAT. NO.: 1-LM530T
Compatibility
- Parfocal length: 45mm DIN
- Thread: RMS
- Infinity corrected, f=180mm
Not fully corrected, should be used with WHK eyepieces or NFK photo-eyepiece and the right tube lens found in the BH2-MA or BH2-UMA.
Specifications
- Magnification: 10x
- Numerical Aperture: 0.30
- Working Distance: 10.20mm
- Coverslip Thickness: -
- Field Number: 26.5mm
- Correction level: Achromat
- Focal Length: 18.0mm
- Original Price: $794.00
- Lens groups: 5

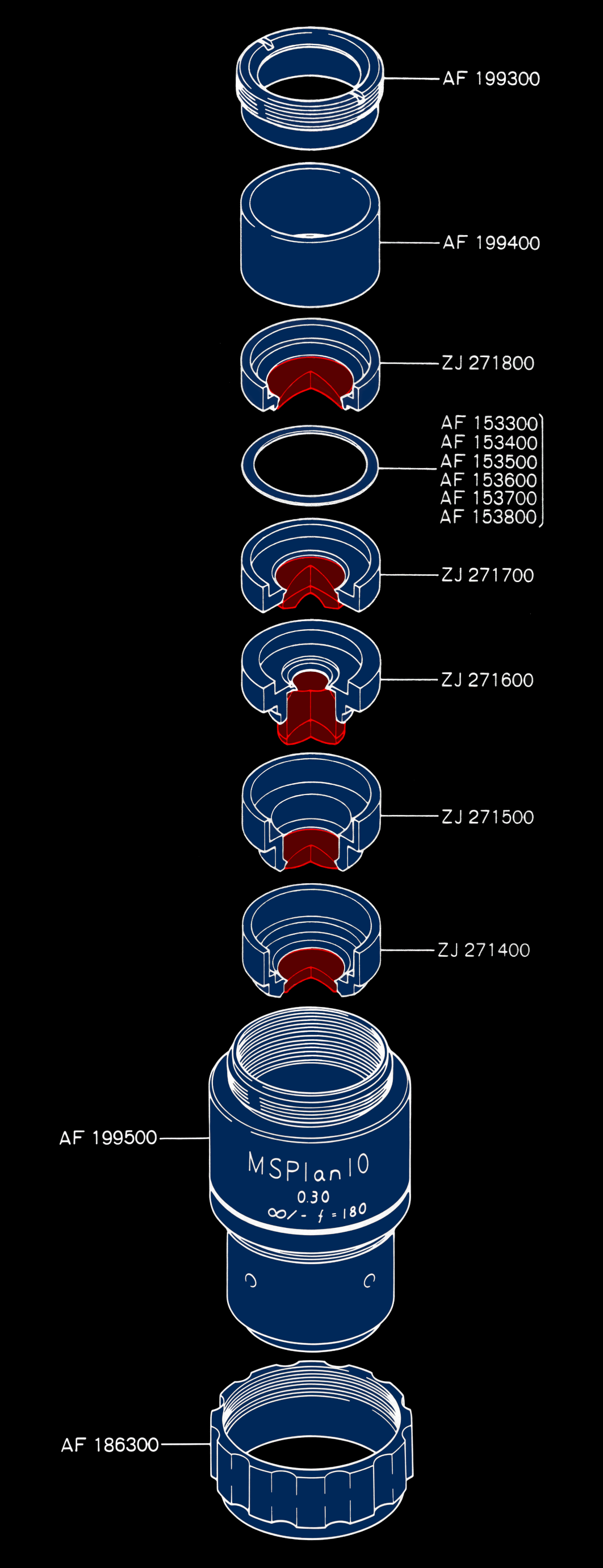

Exploded parts diagram
Parts
| PARTS No. | Name of parts | Q’ty | ||
|---|---|---|---|---|
| AF 153300 | W-81 | WASHER | 0~ | |
| AF 153400 | W-82 | WASHER | 0~ | |
| AF 153500 | W-83 | WASHER | 0~ | |
| AF 153600 | W-84 | WASHER | 0~ | |
| AF 153700 | W-85 | WASHER | 0~ | |
| AF 153800 | W-810 | WASHER | 0~ | |
| AF 186300 | C | COVER | 1 | |
| AF 199300 | R | DIAPHRAGM | 1 | |
| AF 199400 | DP | SPACER | 1 | |
| AF 199500 | D | TUBE | 1 | |
| ZJ 271400 | レンズ | LENS | 1 | |
| ZJ 271500 | レンズ | LENS | 1 | |
| ZJ 271600 | レンズ | LENS | 1 | |
| ZJ 271700 | レンズ | LENS | 1 | |
| ZJ 271800 | レンズ | LENS | 1 |
